Câble adaptateur nécessaire pour Aprilia:

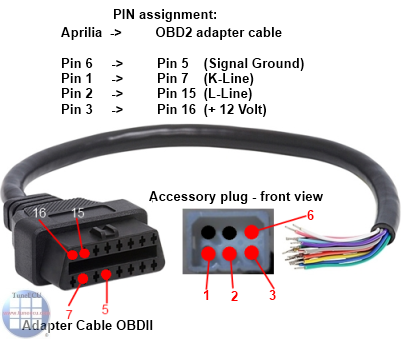

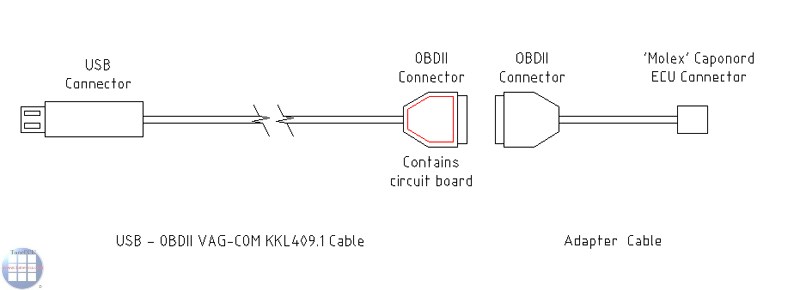

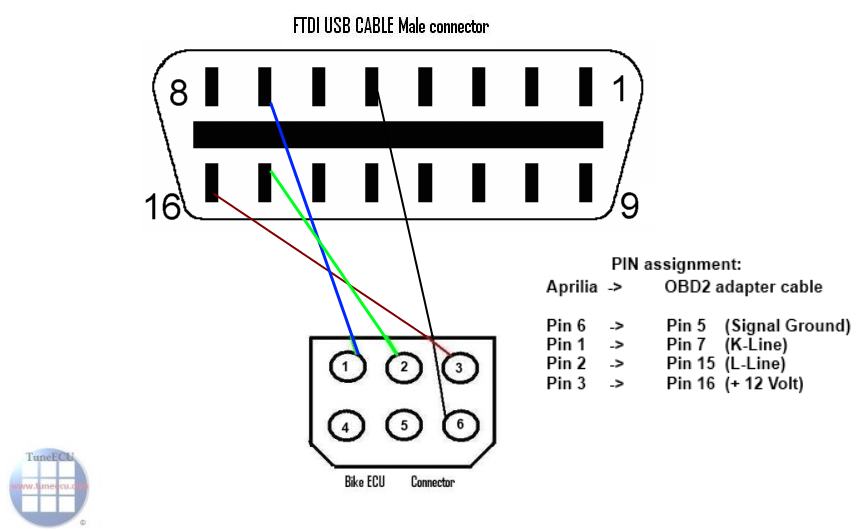

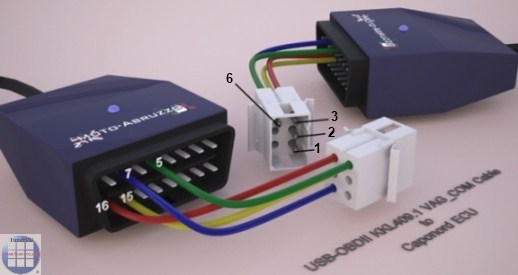

Câble : Le câble d'adaptation (Figure 1, 5, 6) est composé d'un connecteur OBD femelle cablée (Fig. 2) et d'un connecteur 6 broches (Fig. 3).

***Fig.1***

***Fig.6***

Thanks "moto-abruzzo" from the Aprilia-Forum

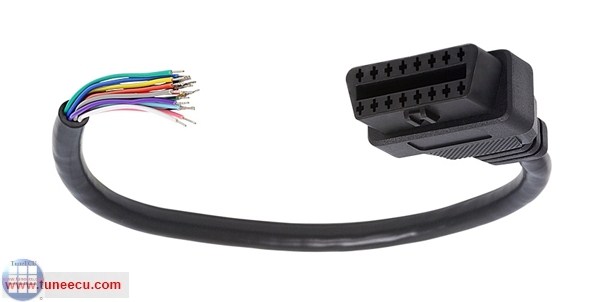

***Fig.2***

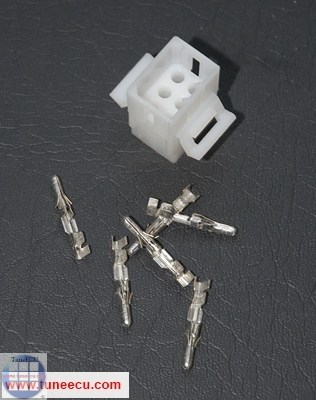

Typical application for the sample connector in Fig.3:

Aprilia ECU Male connector

Company Tyco Electronics / USA.
Housing: Manufacturer Part No: 770090-1 - Newark.com Part No: 50F2670
Connector: Manufacturer Part No:770145-1 - Newark.com Part No: 16H5735

Company Farnell Electronics / UK, page Web en anglais page Web en français
6W 0.093" plug housing (Molex part number 03-09-2061) - Farnell order code 143-209
Order Code: 143209
Manufacturer: Molex
Manufacturer Part No: 03-09-2061
Crimp pins (Molex part number 02-09-2118) - Farnell order code 977-3800
Order Code: 9773800
Manufacturer: Molex
Manufacturer Part No: 02-09-2118

Source in UK for FTDI cable and/or Aprillia-adapter : Lonelec UK
Source in Italia for FTDI cable and/or Aprillia-adapter : ECU VONIX

***Fig.3***

***Fig.4***

***Fig.5***

Who has disconnections when running engine, which can possibly help the Tip of "moto-abruzzo"
from the Aprilia forum. Link the cable shield with the ground pin of the OBD connector.
See the following picture.

Thanks "moto-abruzzo" from the Aprilia-Forum

Supplément 02.07.2020:

L'adaptateur à 6 broches n'est requis que pour les modèles Aprilia Futura ou Caponord 1000, pour le 1200, vous avez besoin d'un adaptateur à 3 broches.

Tous les soins ont été apportés à la création sur cette page,
toutefois l'auteur ne peut garantir l'exhaustivité et l'exactitude de ces informations.
